超聲波流量計/熱量計安裝條件要求

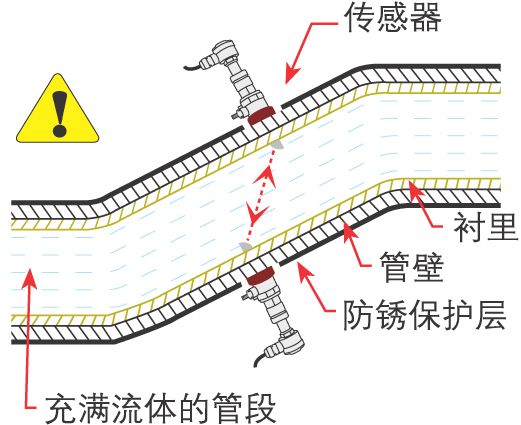

1、選擇充滿流體的材質均勻質密、易于超聲波傳輸出的管段，如垂直管段（流體向上流動）或水平管段。

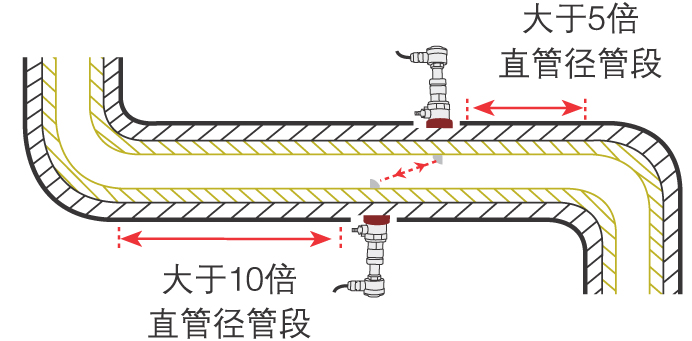

2、安裝距離應選擇上游大于10倍直管徑、下游大于5倍直管徑以內無任何閥門、彎頭、變徑等均勻的直管段，安裝點應充分遠離閥門、泵、高壓電和變頻器等干擾源。

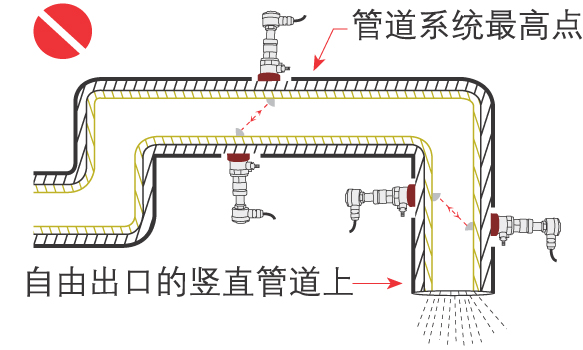

3、避免安裝在管道系統的最高點或帶有自由出口的豎直管道上（流體向下流動）

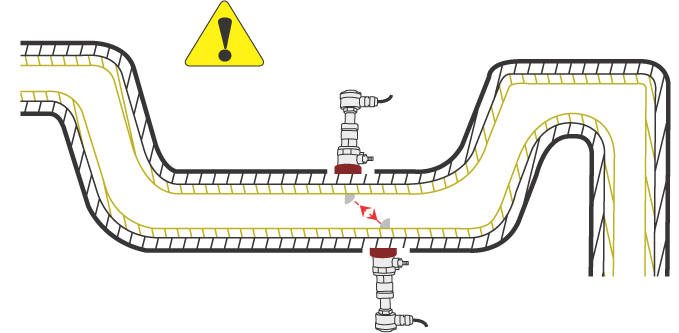

4、對于開口或半滿管的管道，流量計應安裝在U型管段處。


5、安裝點的溫度、壓力應在傳感器可工作的范圍以內。

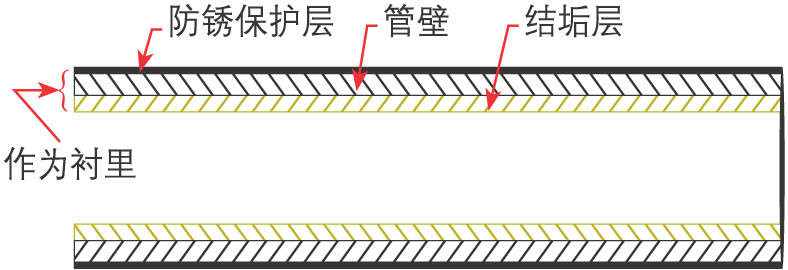

6、充分考慮管內壁結垢狀況；盡量選擇無結垢的管道進行安裝，如不能滿足時，可把結垢考慮為襯里以求較好的測量精度。


7. 兩個傳感器必須安裝在管道軸面的水平方向上，并且在軸線水平位置±45°范圍內安裝，以防止上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。如果受安裝地點空間的限制而不能水平對稱安裝時，可在保證管內上部分無氣泡的條件下，垂直或有傾角地安裝傳感器。

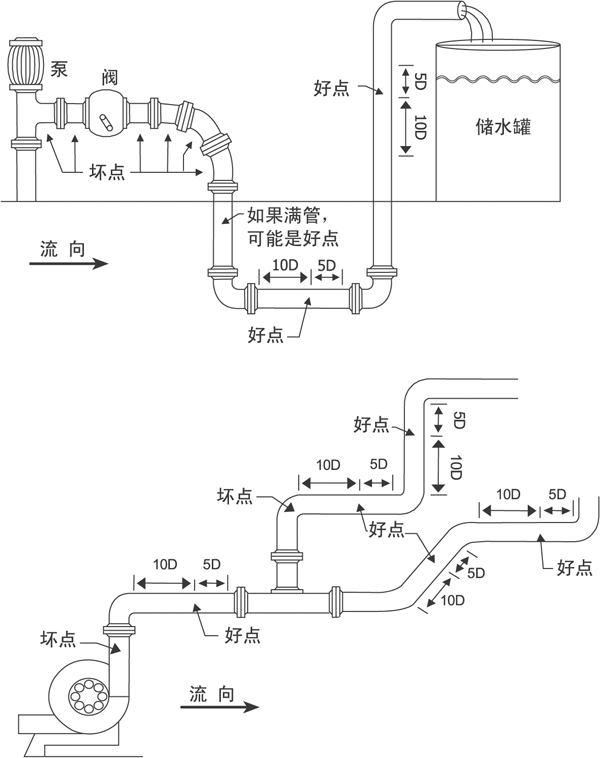

傳感器安裝點示例：

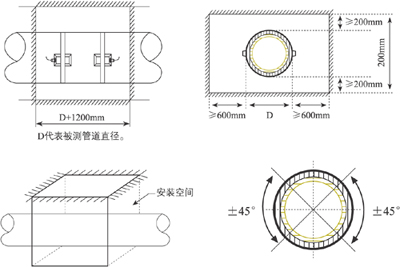

儀表井施工要求：
　　如現場傳感器需要安裝在儀表井里時，就必須需要有一定的安裝空間，以便于人能直立工作，即管壁到墻壁之間的距離至少550mm以上，即寬度W >（D+550×2）mm，水泥管路W >（D+700×2）mm，儀表井軸向寬度L＞D+1200mm，安裝傳感器時，應避開法蘭、焊縫、變徑，并盡量安裝在管道軸線水平位置±45°范圍內。

★ 請在管道軸線水平位置±45°范圍內安裝傳感器
    ★ 請將主機殼體接地。
    ★ 傳感器安裝位置應避開法蘭、焊縫、變徑。
    ★ 請留足夠空間便于人能直立工作。

注意事項：
    ★ 請在管道軸線水平位置±45°范圍內安裝傳感器
    ★ 請將主機殼體接地。
    ★ 傳感器安裝位置應避開法蘭、焊縫、變徑。
    ★ 請留足夠空間便于人能直立工作。
