FV系列固定插入式超聲波流量計被測流體可以是水、海水或油、漿液之類均勻液體，導電或非導電，有腐蝕性或無腐蝕性
液體均可測量。背光液晶全中文顯示瞬時流量計及正、負、凈累積流量、流速、時間、模擬輸入等數據，可適用于鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、玻璃鋼等質密的管道，插入式超聲波流量計 可在帶壓不停水的情況下安裝與檢修，不影響正常生產。
【插入式超聲波流量計簡要說明】
●
結構緊湊、堅固、國際先進的壓鑄鋁機
● RS-232或RS-485接口
● 可接5路4-20mA電流信號（如：溫度、壓力、液位等）。
● 防非操作人員誤動的密碼鎖保護
● 具有聲音報警提示功能（如：發生電路故障等）
● 自動記憶前64日，前64個月，前5年的累積流量
●
克服了少量的沉淀物、懸浮顆粒和氣泡對信號的影響，提高了流量測量的準確度,特別適合于大口徑管道的流量測量。
●
使用專用開孔工具使傳感器在帶壓不停水的情況下安裝，獨特的帶壓拆卸安裝方法不影響正常生產，隨時完成在線更換與檢修。
● 解決了由管道內壁結垢或腐蝕嚴重時，使用外夾式傳感器信號弱測量不正常的難題。相對于其他各類流量計（如電磁流量計），在大口徑管道上，性價比更高。
【插入式超聲波流量計性能特點】
測量液體：
水，酸堿液，酒精，海水，各種油類等單一均勻穩定的流體，濁度小于10000ppm，粒徑小于1mm
管道材料： 鋼，鑄鐵，PVC管材等超聲波可穿透的滿管，質地致密，無嚴重腐蝕結垢，允許薄層質密襯里
管襯材料： 橡膠，環氧瀝青，玻璃鋼，砂漿等，或無襯里
管徑范圍： 插入式傳感器適用管徑DN80mm~6000mm
流速范圍： 0~±32m/s,雙向流
準 確 度： 優于±1.0%(標準條件下)。配置插入式傳感器準確度可達0.5%
線 性 度： 0.5%
傳 感 器： FG2S002插入式傳感器最高工作壓力≤2.5MPa
直管段長： 上游>10D，下游>5D，距泵出口30D(D:管徑)
信號輸出： 4-20mA或0-20mA
RS-232(選配RS-485)
顯示方式： 2*20字符液晶顯示，帶LED背光。
電 源： AC220V、DC8~36V或AC7~30V
環境溫/濕度： 主機-30℃~+80℃;傳感器-40℃~+160℃，傳感器可浸水工作，水深小于3m。

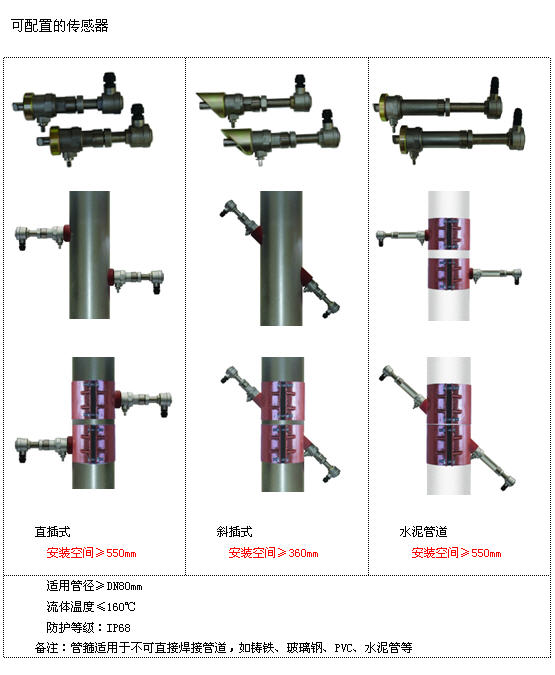

【插入式超聲波流量計安裝方法】
不銹鋼鋼絲安裝，特制同軸雙屏蔽電纜，可加長至200米，電纜特性阻抗50W。
|
